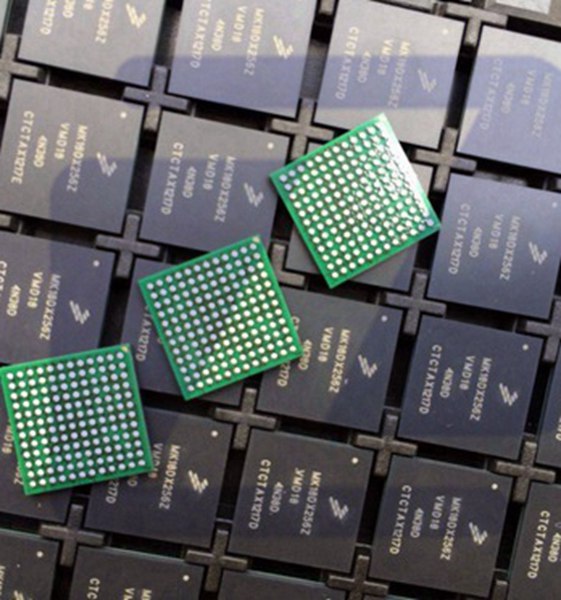

香港回收IC 芯片 PCB等各類型電子元器件，公司是一家香港回收電子類成品、電子呆料、電子元器件等業務的公司，
2022/3/3 17:47:34 點擊：548
15年行業經驗，業務江浙滬，歡迎您來電咨詢。
電子元件（10）<晶體管的選用經驗>
晶體管的品種繁多，不同的電子設備與不同的電子電路，對晶體管各項性能指標的要求是不同的。所以，應根據應用電路的具體要求來選擇不同用途，不同類型的晶體管。＃ 1．一般高頻晶體管的選用一般小信號處理（例如圖像中放、伴音中放、緩沖放大等）電路中使用的高頻晶體管，可以選用特征頻率范圍在30~300MHZ的高頻晶體管，例如3DG6、 3DG8、3CG21、2SA1015、2SA673、2SA733、S9011、S9012、S9014、S9015、2N5551、2N5401、 BC337、BC338、BC548、BC558等型號的小功率晶體管，可根據電路的要求選擇晶體管的材料與極性，還要考慮被選晶體管的耗散功率、集電極*電流、*反向電壓、電流放大系數等參數及外地人形尺寸等是否符合應用電路的要求。＃ 2．末級視放輸出管的選用彩色電視機中使用的末級視放輸出管，應選用特征頻率*80MHZ的高頻晶體管。 21in（in=0.0254m）以下的中小屏幕彩色電視機中使用的末級視放輸出管,其耗散功率應大于或等于750mW,*集電極電流應大于或等于 50mA,*反向電壓應大于200V,一般可選用3DG182J、2SC2229、2SC3942等型號的晶體管。 25英寸以上的大屏幕彩色電視機中使用的末級視放輸出管，其耗散功率應大于或等于1.5W，*集電極電流應大于或等于50mA，*反向電壓應大于 300V，一般可選用3DG182N、2SC2068、2SC2611、2SC2482等型號的晶體管。 ＃ 3．行推動管的選用彩色電視機中使用的行推動管，應選用中、大功率的高頻晶體管。其耗散功率應大于或等于10W，*集電極電流應大于150mA，*反向電壓應大于或等于 250V。一般可選用3DK204、2SC1569、2SC2482、2SC2655、2SC2688等型號的三極管。＃ 4．行輸出管的選用彩色電視機中使用的行輸出管屬于高反壓大功率晶體管，其*反向電壓應大于或等于1200V，耗散功率應大于或等于50W，*集電極電流應大于或等于 3.5A（大屏幕彩色電視機行輸出管的耗散功率應大于或等于60W，*集電極電流應大于5A）。 21英寸以下小屏幕彩色電視機的行輸出管可選用2SD869、2SD870、2SD871、2SD899A、2SD950
求所有常見電子元件的符號，作用，和怎么判斷好壞。
導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。一、電阻的型號命名方法：
國產電阻器的型號由四部分組成（不適用敏感電阻）第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。第四部分:序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻
電子元器件基礎知識（2）——電容
更多>本企業其它產品
- 上一篇：香港一站式大量回收IC芯片 線路板 報廢主板等服務，疫情嚴重不打烊！ 2022/3/3
- 下一篇：香港回收電子_香港芯片報廢銷毀處理目前還在正常運行不？ 2022/3/3
